189 1406 8108微信同號189 1406 8108微信同號測量原理

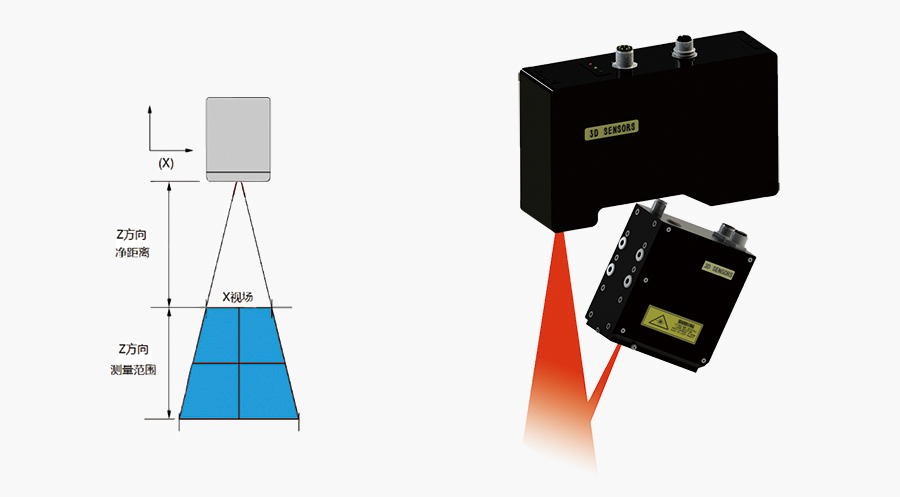

LF3D-1M經濟實用型激光輪廓傳感器利用激光三角法，通過柱面物鏡將激光擴散為線激光后投射在目標物表面形成漫反射。 使反射光在 CMOS 上成像后， 通過檢測位置及形狀的變化測量位移和形狀。

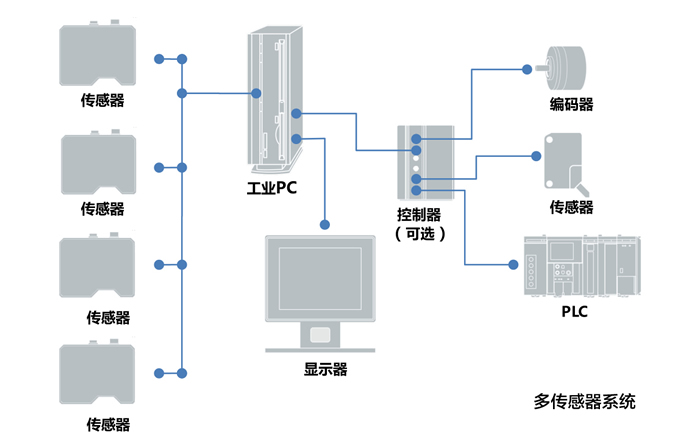

豐富的端口
千兆比特Ethernet（GigeVision）直連用戶PC
支持IO觸發和編碼器輸入
支持激光遠程連鎖輸入
多樣應用領域
測量間距，輪廓，臺階，角度等
缺陷檢測、平面度檢測，物品定位
輪廓跟蹤、尺寸測量、3D掃描、機器人應用
靈活強大的軟件
功能豐富靈活的動態鏈接庫，支持C++，C#,JAVA,VB,Python等語言調用
支持VS,QT等二次開發環境
適合集成商無縫嵌入自身系統

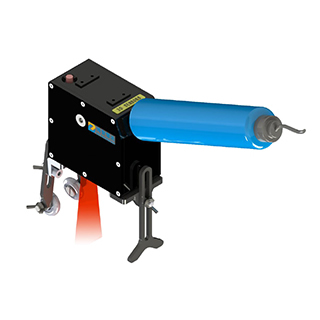

支持定制特殊算法，應用于焊縫跟蹤，膠路綜合檢測，手機裝配等場合
軟件
LF3D-1M系列傳感器參數表
| 型號 |
X 最大視場 (mm) |
Z 凈距離 (mm) |
Z 測量范圍 (mm) |
X 分辨率 (mm) |
Z 分辨率 (mm) |
Z線性 精度 (%) |
Z重復 精度 (mm) |
|
|
激 光 輪 廓 傳 感 器 |
LF3D-1M0007(藍光) | 7 | 27 | 6 | 0.007 | 0.0006 | ±0.2 | 0.001 |
| LF3D-1M0020(藍光) | 20 | 60 | 20 | 0.021 | 0.0017 | ±0.2 | 0.002 | |
| LF3D-1M0032(藍光) | 32 | 77 | 20 | 0.035 | 0.0028 | ±0.2 | 0.003 | |
| LF3D-1M0050(藍光) | 50 | 180 | 50 | 0.058 | 0.015 | ±0.2 | 0.003 | |
| LF3D-1M0090(藍光) | 90 | 135 | 90 | 0.11 | 0.024 | ±0.2 | 0.003 | |
| LF3D-1M0150(紅光) | 150 | 300 | 160 | 0.185 | 0.047 | ±0.3 | 0.004 | |
| LF3D-1M0200(紅光) | 200 | 350 | 125 | 0.245 | 0.064 | ±0.3 | 0.004 | |
| LF3D-1M0300(紅光) | 300 | 550 | 210 | 0.394 | 0.126 | ±0.3 | 0.005 | |
| LF3D-1M0500(紅光) | 500 | 400 | 400 | 0.792 | 0.254 | ±0.3 | 0.007 | |
| LF3D-1M0600(紅光) | 600 | 500 | 400 | 0.994 | 0.365 | ±0.3 | 0.008 | |
| LF3D-1M0800(紅光) | 800 | 600 | 500 | 1.269 | 0.408 | ±0.4 | 0.01 | |
| LF3D-1M1100(紅光) | 1100 | 900 | 600 | 1.758 | 0.565 | ±0.4 | 0.013 | |
